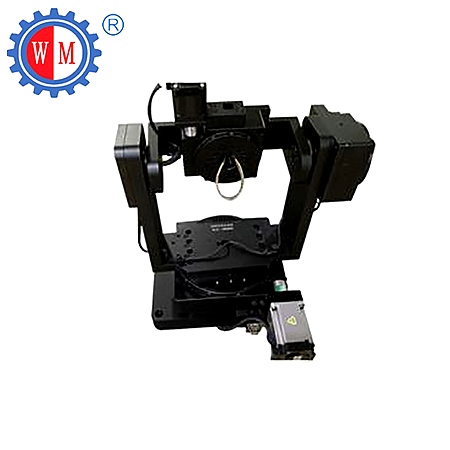

电动分度盘的特点

  电动分度盘由无刷电机控制,可替代传统的手动和机械分度盘。适用于多角度、多钩、多孔、弧形槽等的主动铣削。钻床上的协同主动钻孔、等孔和不等孔加工。

  电动分度盘的特点:

  1.可站立和躺下的分度头

  2.可以等分,只要是相等的整数,比如2、7、11、13、110等整数值。

  3.可以进行自视点设置:如果将工件切割成不相等的部分,可以设置40个视点,只能设置小数点以下的视点,比如5.63度,然后11.01度,然后183.33度,可以设置40组视点。按顺序完成用户设定的1到40组视点后,转盘会回到原点。

  4.根据工件的重量,转盘的转速可以自由设定。重量轻,速度快,速度快5-6秒。

  5.电动分度盘的表盘精度为1分钟,重复精度为0.02毫米。

  6.可以进行手动正转、旋转和点动。

  7.体积小,价格高,使用方便,一键启动,单操作(非联动)配合数控机床和半主动机床。

  电动分度盘的原理:

  1.当微机发出换刀信号时,正向继电器开始工作,使电机开始转动,进而带动蜗杆、蜗轮、螺杆转动,螺母上升,带动离合器片转动。

  2.当螺母上升到一定位置时,三端齿脱开,使离合销进入离合盘的凹槽开始分度。同时,计数器销从计数器托盘槽中爬出,以便更换工具。
